HPC-高压精确低流量测量-用于制备SFC系统的双管科里奥利质量流量计

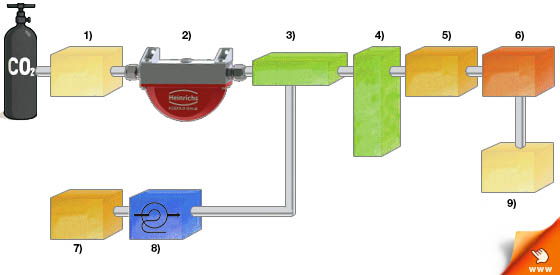

制备SFC流程示意图（超临界流体色谱）系统。

1） 二氧化碳泵   2） HPC质量流量计  3） 混合点

4） SFC专栏  5） 紫外线探测器  6） 业务流程再造

7） 改性剂泵  8） 带取样回路的注入阀  9） 废弃物

该图像显示了CO₂ 的整个流动路径 通过紫外线探测器（5）和背压调节器（BPR（6））向废物/收集装置（右侧（9））供应（左侧）。CO₂ 泵（1）输送液态CO₂ 高压（高达~6000 psi).在CO₂之后安装了一个在线HPC科里奥利质量流量计（2）用于监测和验证超临界CO₂的泵 流量.HPC是世界上最小的双管科里奥利流量计，能够在非常低的流量下进行高精度（±0.1%）测量，最高可承受约5800 psi.它提供质量流量反馈，以保持稳定的CO₂ 这对于可重复的SFC分离至关重要。

CO₂ 供应 & 高压泵

液态CO₂ 通过高压泵加压，使其超过超临界条件（通常高达~400 bar/6000 psi，流速约为3-12 kg/h）形成主要流动相。

HPC科里奥利质量流量计（高压验证）

CO₂ 后立即安装 Heinrichs HPC科里奥利流量计在超临界条件下提供实时质量流量验证。其双弯管设计，管间有线圈，可确保极高的精度（±0.1%），小流量下的稳定测量，以及对振动的强大抗扰性。它是世界上最小的双管科里奥利流量计，专为高达~400的高压环境而设计 bar，温度高达~180 °C.

有机共溶剂泵&注射

第二泵（7）添加有机改性剂（例如甲醇），其将注入的样品从阀回路（8）携带到超临界流中。这些流在柱之前混合（3）。

色谱柱、检测器&BPR

混合的流动相通过色谱柱（4）。然后，流出物进入检测器（通常是紫外线），然后进入背压调节器（BPR），该调节器保持一致的系统压力，以保持整个过程中的超临界流体状态。

分离器&收集

通过BPR释放压力后，CO₂ 膨胀成气体并被排出。在不损失分辨率的情况下，安全地分离和收集含有样品馏分的剩余液体。
